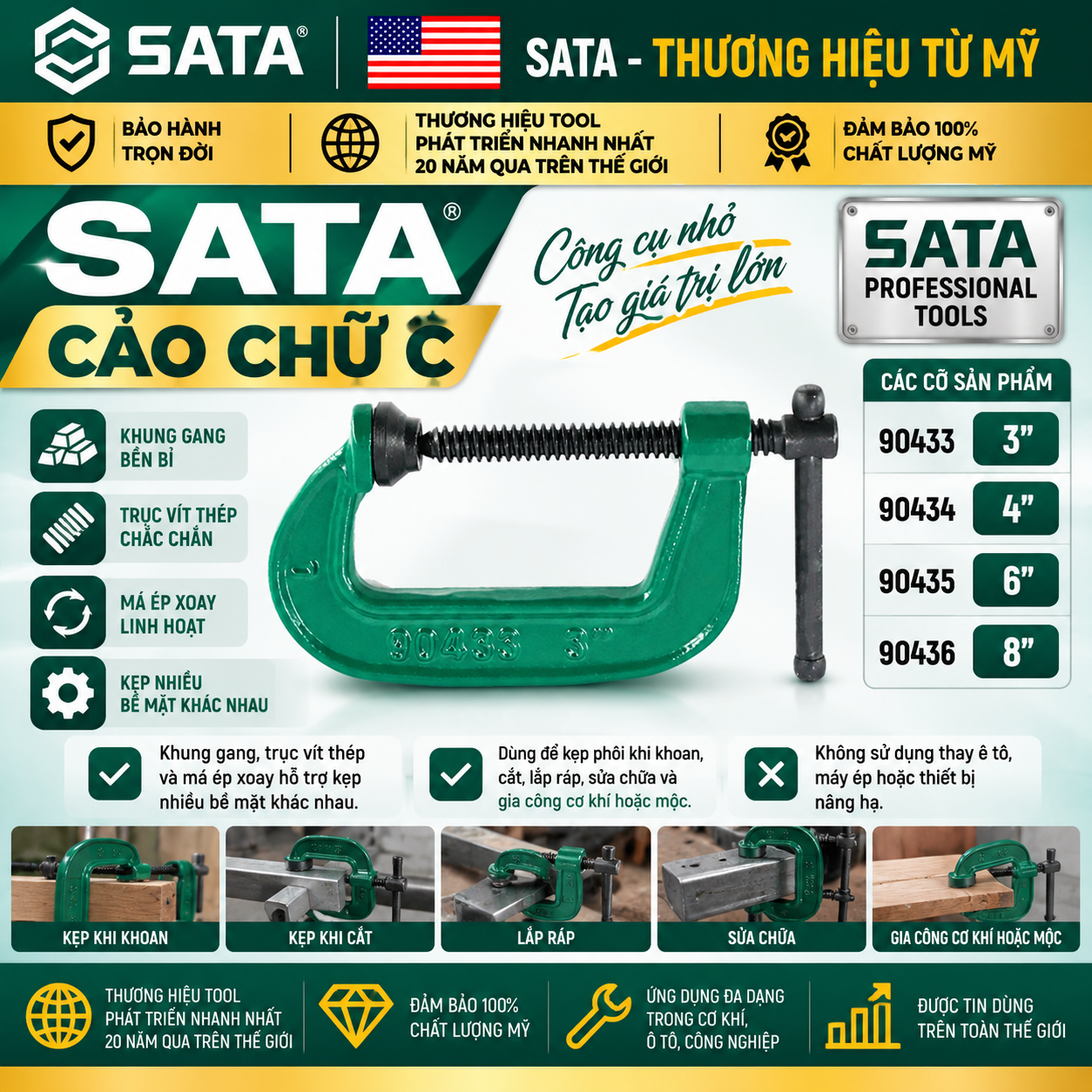

Cảo Chữ C SATA – Dụng Cụ Kẹp Và Gá Giữ SATA Tại Hải Phòng

1- Cảo chữ C SATA là gì?

Cảo chữ C là dụng cụ kẹp cơ khí có phần khung mang hình dạng gần giống chữ C. Một đầu khung là má tỳ cố định; đầu đối diện chứa trục vít và má ép di động.

Khi xoay tay vặn:

• Trục vít tiến về phía phôi.
• Má ép di động tiếp xúc với bề mặt.
• Phôi được giữ giữa hai má kẹp.
• Lực kẹp tăng dần theo thao tác siết.

Nhờ cơ cấu vít, người dùng có thể điều chỉnh độ mở phù hợp với nhiều chiều dày vật liệu và kiểm soát lực kẹp tốt hơn so với giữ bằng tay.

Cảo chữ C SATA – Vam kẹp và gá giữ phôi

Cách đặt tên này giúp người mua phổ thông dễ tìm, đồng thời giúp khách hàng kỹ thuật hiểu đúng công dụng.

Không phải cảo tháo vòng bi

Cảo tháo vòng bi sử dụng chấu và trục vít để kéo chi tiết ra khỏi trục. Kẹp chữ C lại sử dụng hai bề mặt đối diện để ép giữ phôi.

2- Bảng thông số SATA 90433, 90434, 90435 và 90436

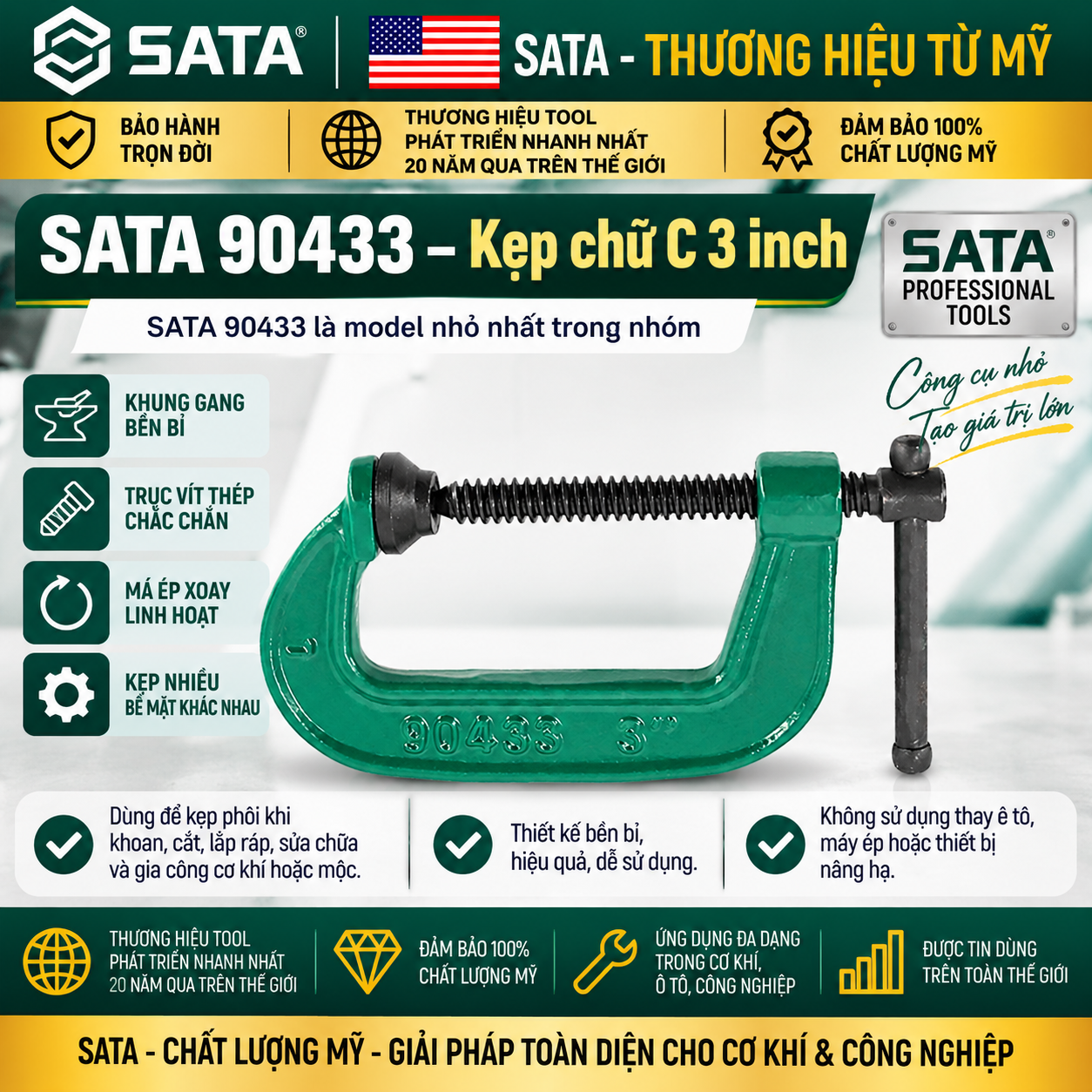

SATA 90433 – Kẹp chữ C 3 inch

SATA 90433 là model nhỏ nhất trong nhóm, phù hợp với:

• Tấm kim loại nhỏ.
• Thanh mỏng.
• Chi tiết sửa chữa.
• Linh kiện cần giữ tạm thời.
• Đồ gá cỡ nhỏ.
• Công việc mộc nhẹ.
• Lắp ráp và dán ghép chi tiết nhỏ.

Kích thước gọn giúp sản phẩm dễ bố trí tại vị trí hẹp. Đây cũng là lựa chọn phù hợp để trang bị nhiều chiếc cho bàn nguội hoặc trạm lắp ráp.

Không nên sử dụng model nhỏ để kẹp phôi quá dày hoặc cố tạo lực bằng cách nối dài tay vặn.

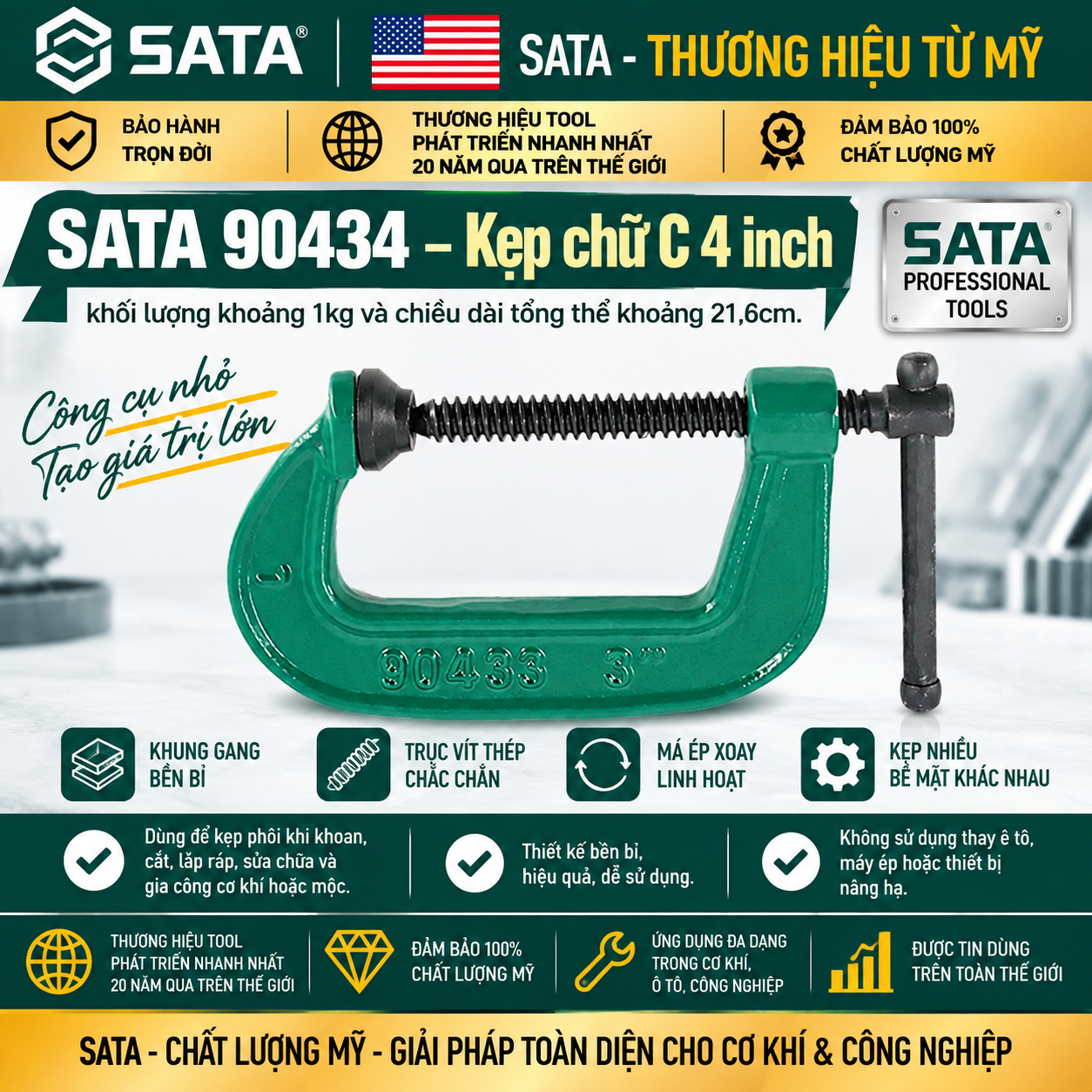

SATA 90434 – Kẹp chữ C 4 inch

SATA 90434 có cỡ danh nghĩa 4 inch, khối lượng công bố khoảng 1kg và chiều dài tổng thể khoảng 21,6cm.

Sản phẩm phù hợp với:

• Kẹp phôi cơ khí thông dụng.
• Giữ tấm kim loại khi khoan.
• Gá hai chi tiết trước khi bắt vít.
• Kẹp thanh gỗ.
• Sửa chữa thiết bị.
• Công việc tại bàn nguội.
• Hỗ trợ lắp ráp khung.

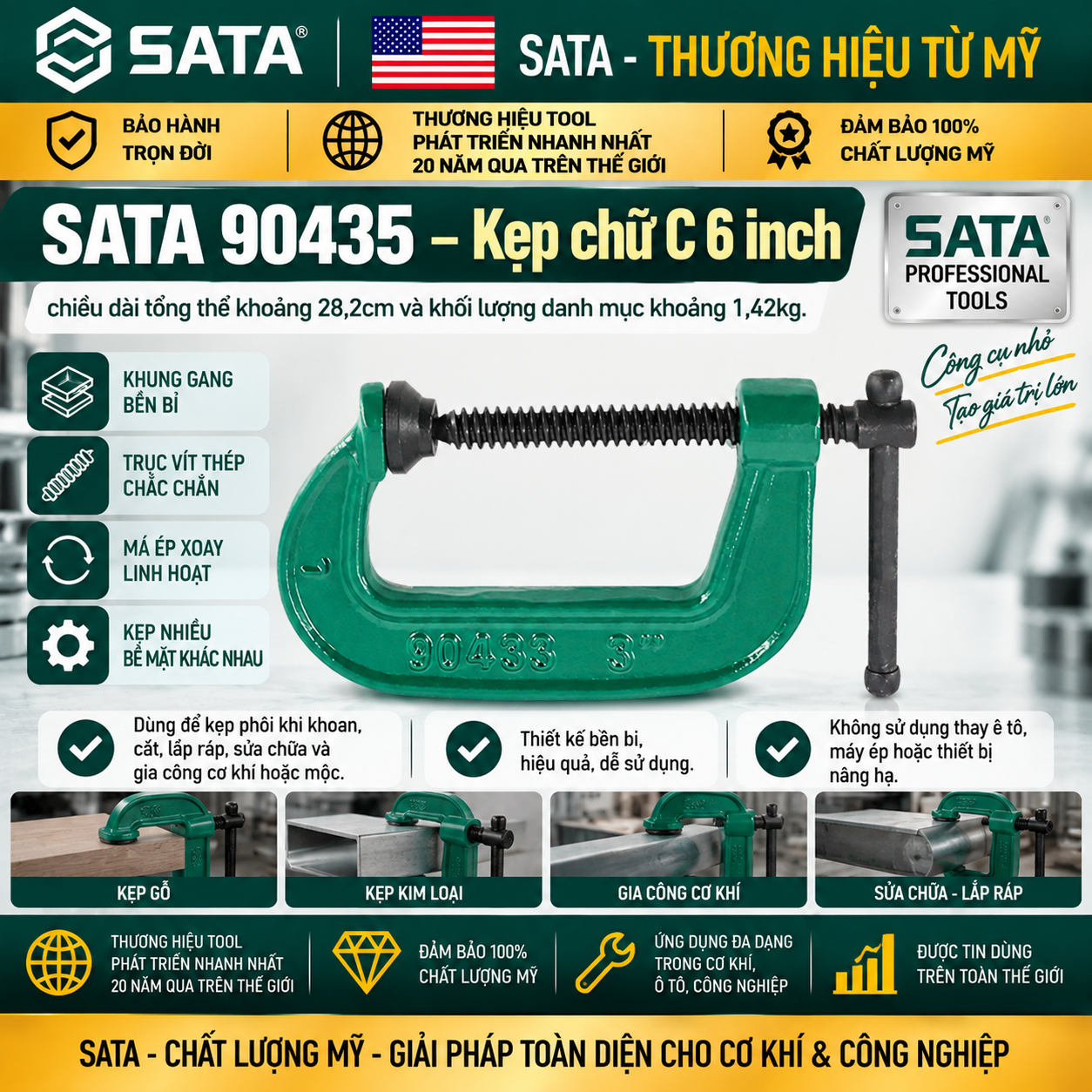

SATA 90435 – Kẹp chữ C 6 inch

SATA 90435 có cỡ danh nghĩa 6 inch, chiều dài tổng thể khoảng 28,2cm và khối lượng danh mục khoảng 1,42kg.

Model này phù hợp khi 90434 không đủ độ mở hoặc chiều sâu:

• Kẹp phôi cỡ trung.
• Giữ tấm thép hoặc thanh kim loại.
• Gá khung trước khi lắp ráp.
• Kẹp vật liệu tại bàn làm việc.
• Hỗ trợ gia công mộc.
• Cố định chi tiết khi sửa chữa.
• Tạo lực ép giữ trong thời gian chờ keo khô.

Do kích thước và trọng lượng lớn hơn, người dùng cần đỡ chắc dụng cụ trong lúc lắp để tránh vam rơi xuống chân.

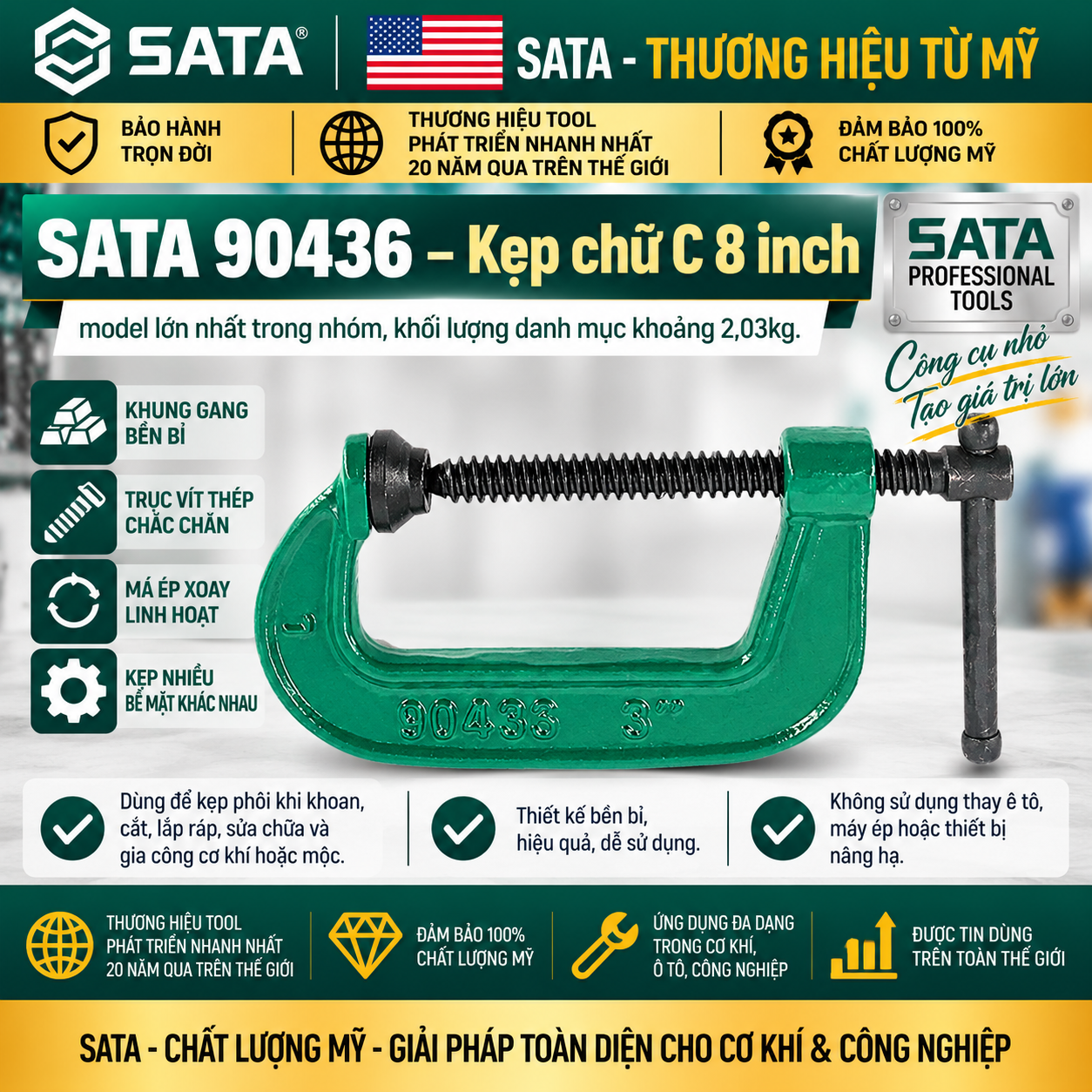

SATA 90436 – Kẹp chữ C 8 inch

SATA 90436 là model lớn nhất trong nhóm, có cỡ danh nghĩa 8 inch và khối lượng danh mục khoảng 2,03kg.

Sản phẩm hướng đến:

• Phôi có chiều dày lớn hơn.
• Khung và tấm vật liệu cỡ lớn.
• Kẹp gá tại bàn nguội.
• Lắp ráp kết cấu.
• Gia công cơ khí và mộc.
• Sửa chữa thiết bị công nghiệp.

Cỡ lớn không đồng nghĩa với lực kẹp không giới hạn. Nếu công việc cần lực ép cao, độ chính xác lớn hoặc kẹp lặp lại liên tục, cần xem xét ê tô, bàn gá hoặc hệ thống kẹp chuyên dụng.

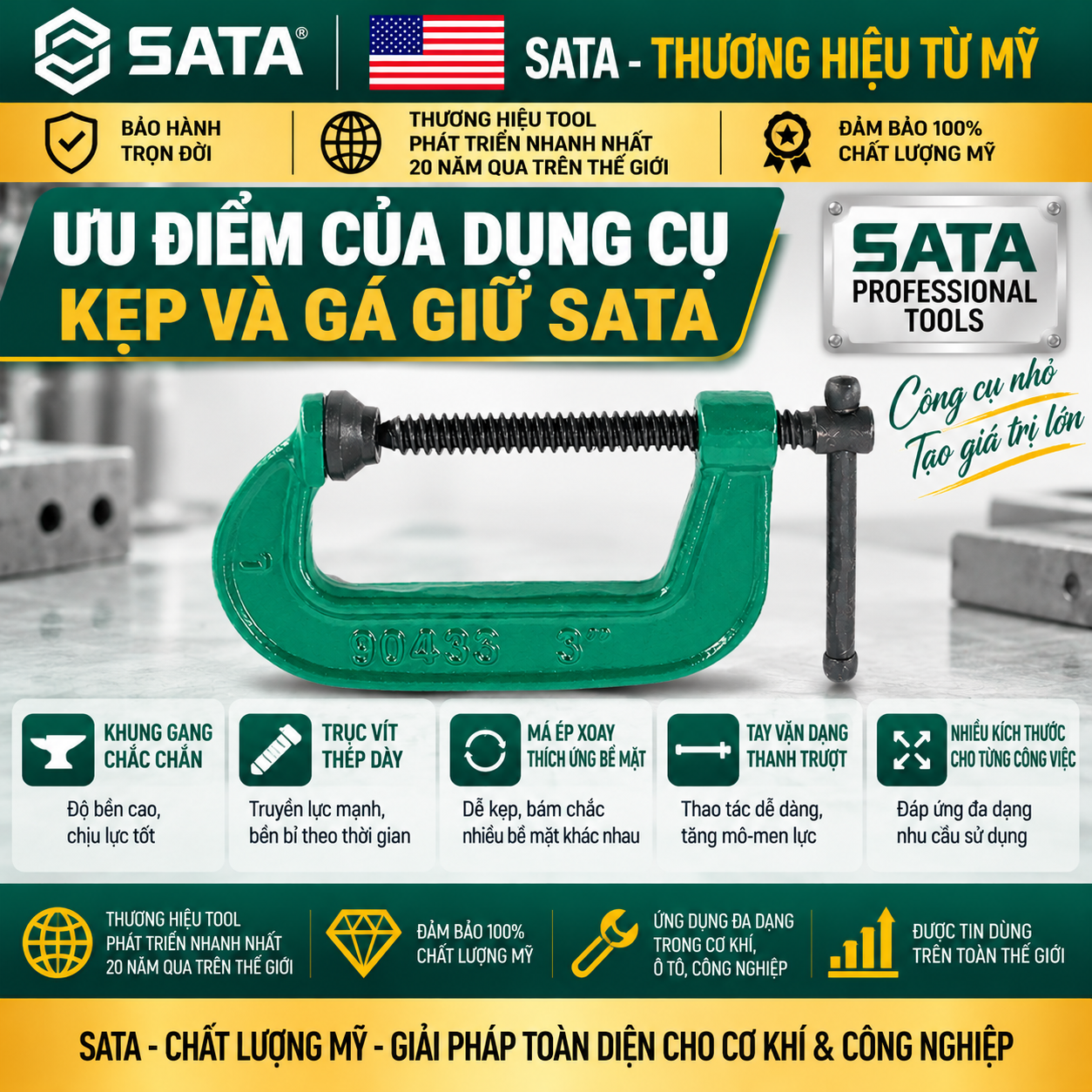

3- Ưu điểm của dụng cụ kẹp và gá giữ SATA

Khung gang chắc chắn

Khung gang tạo hình chữ C giúp truyền lực từ trục vít sang má tỳ cố định. Kết cấu có gân tăng cứng hỗ trợ hạn chế biến dạng trong điều kiện sử dụng đúng phạm vi.

Trước khi dùng cần kiểm tra:

• Khung không bị nứt.
• Không có dấu hiệu cong mở.
• Bề mặt không bị ăn mòn nghiêm trọng.
• Má tỳ cố định còn nguyên vẹn.
• Trục vít không lệch khỏi tâm.

Gang có độ cứng tốt nhưng có thể gãy khi bị va đập mạnh hoặc quá tải. Không dùng búa đập lên khung vam.

Trục vít thép dày

Trục vít tạo lực kẹp và điều chỉnh khoảng mở. Thiết kế trục dày hỗ trợ độ bền khi sử dụng thường xuyên.

Để cơ cấu hoạt động ổn định:

• Giữ ren sạch.
• Loại bỏ bụi kim loại và mùn gỗ.
• Không để keo khô bám trên ren.
• Bôi trơn nhẹ theo nhu cầu bảo dưỡng.
• Không vặn khi ren bị kẹt.
• Không hàn sửa trục vít.

Nếu phải dùng lực bất thường mới xoay được, cần tháo tải và kiểm tra ren thay vì cố siết.

Má ép xoay thích ứng bề mặt

Má ép có khả năng xoay giúp tiếp xúc tốt hơn với bề mặt phôi không hoàn toàn song song.

Tính năng này hỗ trợ:

• Phân bố lực tốt hơn.
• Hạn chế trượt khi bắt đầu kẹp.
• Giữ nhiều dạng bề mặt.
• Giảm tình trạng kẹp chỉ bằng một mép nhỏ.

Má ép kim loại vẫn có thể để lại dấu trên nhôm, gỗ, nhựa hoặc bề mặt đã sơn. Khi cần bảo vệ phôi, nên sử dụng miếng đệm bằng gỗ, nhựa, đồng hoặc vật liệu phù hợp.

Tay vặn dạng thanh trượt

Thanh vặn giúp người dùng xoay trục vít thuận tiện từ nhiều góc. Thanh có thể trượt để thay đổi vị trí cầm khi không gian bị hạn chế.

Không nên:

• Luồn ống vào tay vặn.
• Dùng kìm siết để tăng lực.
• Đập búa vào thanh vặn.
• Thay thanh vặn bằng vật cứng dài hơn.
• Siết đến mức khung vam biến dạng.

Nhiều kích thước cho từng công việc

Dải 3–8 inch cho phép xưởng lựa chọn đúng cỡ thay vì dùng một vam quá lớn cho mọi công việc.

Doanh nghiệp có thể bố trí:

• 90433 tại trạm lắp ráp chi tiết nhỏ.
• 90434 cho bàn nguội thông dụng.
• 90435 tại khu vực gia công khung và tấm.
• 90436 cho phôi lớn hơn.
• Nhiều vam cùng cỡ khi cần kẹp dọc theo một chi tiết dài.

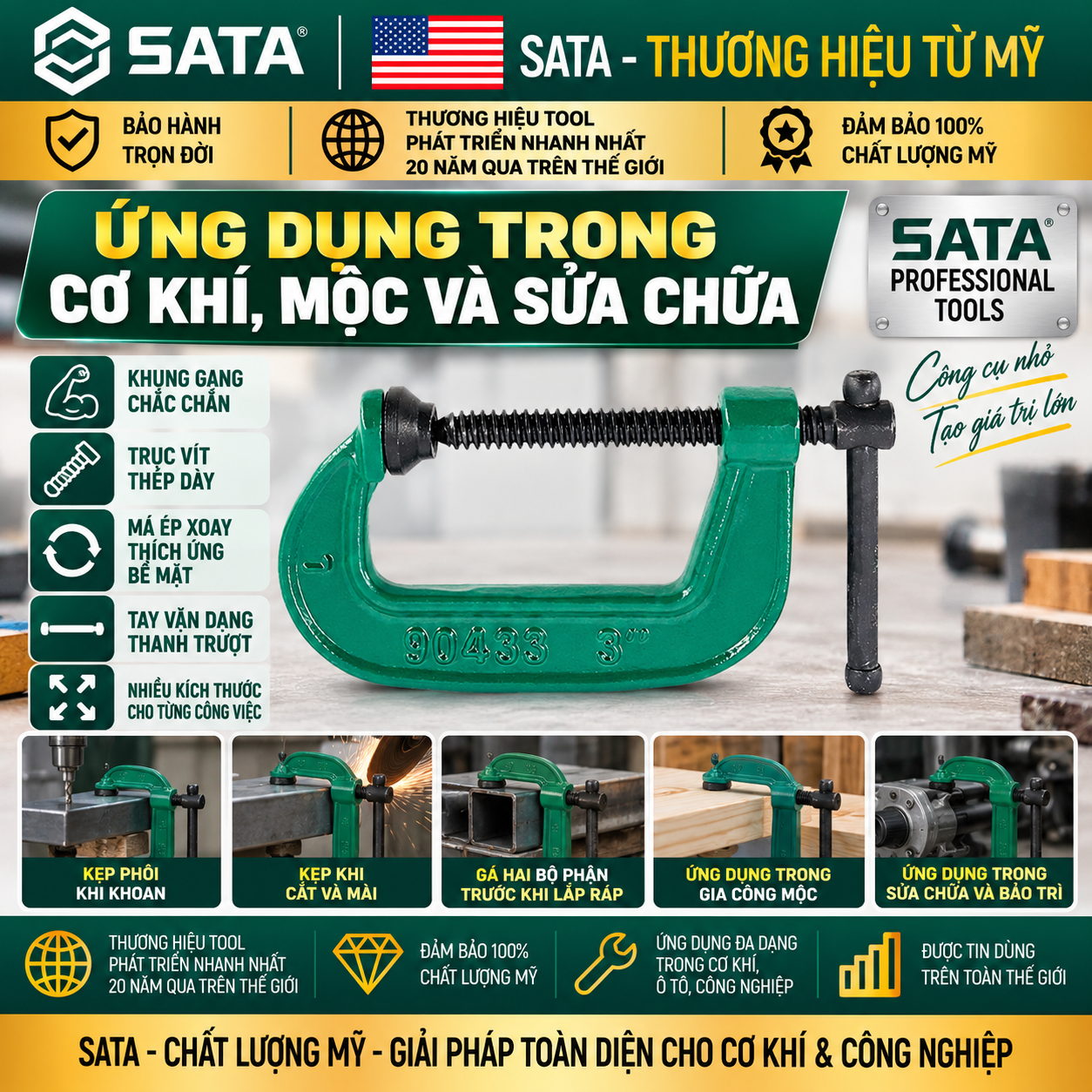

4- Ứng dụng trong cơ khí, mộc và sửa chữa

Kẹp phôi khi khoan

Phôi phải được cố định trước khi khoan để hạn chế xoay hoặc văng theo mũi khoan.

Cách bố trí cơ bản:

1. Đặt phôi lên bề mặt làm việc chắc chắn.
2. Dùng tấm kê phù hợp.
3. Xác định vị trí không cản đường mũi khoan.
4. Kẹp phôi sát bàn.
5. Kiểm tra phôi không còn dịch chuyển.
6. Chỉ khởi động máy sau khi tay đã rời vùng nguy hiểm.

Không giữ phôi nhỏ bằng tay trong khi khoan. Lực xoắn của mũi khoan có thể làm phôi quay đột ngột.

Kẹp khi cắt và mài

Kẹp chữ C có thể hỗ trợ giữ vật liệu trước khi cắt hoặc mài, nhưng dụng cụ phải được đặt ngoài đường cắt và ngoài vùng tia lửa.

Cần bảo đảm:

• Vam không chạm lưỡi cắt hoặc đá mài.
• Tay vặn không cản thao tác.
• Phần phôi sau cắt được đỡ.
• Tia lửa không hướng vào vật liệu dễ cháy.
• Dụng cụ không nằm trong vùng phôi có thể rơi.

Không sử dụng vam để giữ các chi tiết có thể bung mạnh sau khi cắt nếu chưa có phương án kiểm soát chuyển động.

Gá hai bộ phận trước khi lắp ráp

Cảo chữ C giúp căn tạm hai chi tiết trước khi:

• Khoan lỗ.
• Bắt vít.
• Tán rive.
• Dán ghép.
• Lắp bản lề.
• Kiểm tra kích thước.
• Điều chỉnh vị trí.

Khi yêu cầu độ chính xác cao, nên kết hợp với dưỡng, ke vuông, bàn gá hoặc chốt định vị. Vam chỉ tạo lực giữ, không tự bảo đảm độ vuông hoặc độ đồng tâm.

Ứng dụng trong gia công mộc

Trong xưởng mộc, vam dùng để:

• Kẹp các tấm gỗ.
• Giữ chi tiết khi khoan.
• Ép mối ghép chờ keo khô.
• Cố định thanh nẹp.
• Hỗ trợ lắp ráp đồ nội thất.

Nên sử dụng miếng đệm để tránh má kẹp làm lõm hoặc xước bề mặt gỗ. Lực siết quá lớn có thể ép keo ra ngoài quá nhiều hoặc làm cong tấm.

Ứng dụng trong sửa chữa và bảo trì

Kẹp chữ C phù hợp với nhiều thao tác hỗ trợ:

• Giữ tấm che.
• Cố định chi tiết trước khi bắt bu lông.
• Giữ dưỡng khoan.
• Kẹp thanh dẫn hướng.
• Ép tạm hai bộ phận.
• Giữ chi tiết tại bàn sửa chữa.

Không sử dụng sản phẩm để nâng, treo hoặc giữ tải trên cao. Vam kẹp thông thường không phải thiết bị nâng hạ và không có cơ cấu khóa tải chuyên dụng.

 – CHỌN CỠ KẸP ĐÚNG, KHÔNG MUA QUÁ NHỎ
Phôi nhỏ: tham khảo SATA 90433 – 3 inch.
Công việc thông dụng: chọn SATA 90434 – 4 inch.
Phôi cỡ trung: chọn SATA 90435 – 6 inch.
Phôi lớn hơn: tham khảo SATA 90436 – 8 inch.

Gọi 0904.193.264 – 0963.536.219 để nhận tư vấn và báo giá theo số lượng.

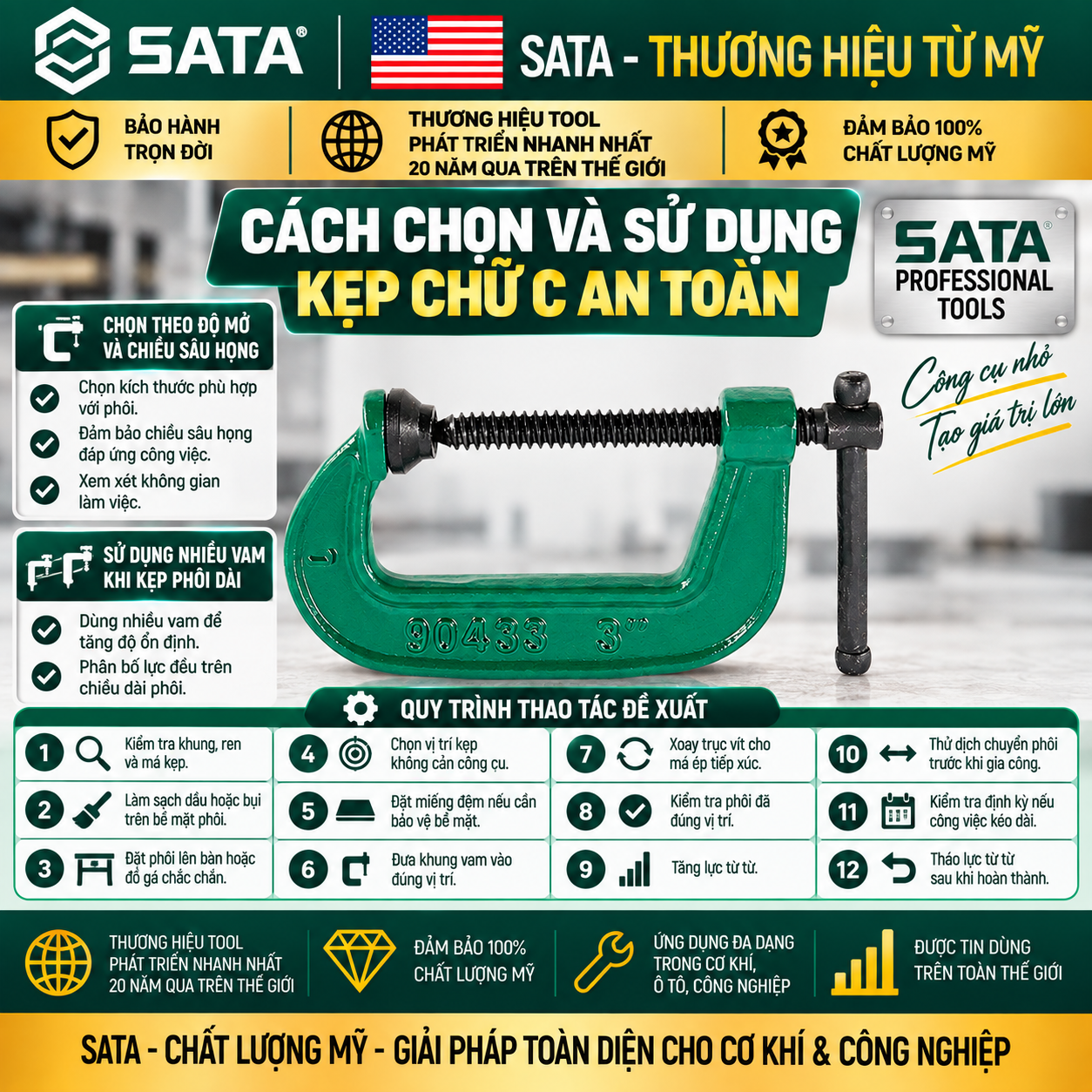

5- Cách chọn và sử dụng kẹp chữ C an toàn

Chọn theo độ mở và chiều sâu họng

Hai vam cùng độ mở có thể không tiếp cận được cùng một vị trí nếu chiều sâu họng khác nhau.

Trước khi mua cần xác định:

• Tổng chiều dày vật liệu cần kẹp.
• Khoảng cách từ mép phôi đến điểm kẹp.
• Số lượng điểm cần giữ.
• Lực kẹp cần thiết.
• Yêu cầu bảo vệ bề mặt.
• Không gian xoay tay vặn.
• Môi trường có dầu, nhiệt hoặc hóa chất hay không.

Không nên chọn vam có độ mở vừa khít với phôi. Cần có khoảng dự phòng để đưa phôi vào, đặt miếng đệm và điều chỉnh trục vít.

Sử dụng nhiều vam khi kẹp phôi dài

Một vam tạo lực tại một vùng hẹp. Với thanh dài, tấm lớn hoặc mối ghép kéo dài, nên sử dụng nhiều vam để phân bố lực.

Nguyên tắc:

• Bố trí khoảng cách tương đối đều.
• Siết từng vam theo từng bước.
• Kiểm tra phôi không bị cong.
• Không siết hoàn toàn một đầu trước.
• Theo dõi độ vuông và độ phẳng.
• Sử dụng miếng đệm nếu bề mặt dễ hỏng.

Quy trình thao tác đề xuất

1. Kiểm tra khung, ren và má kẹp.
2. Làm sạch dầu hoặc bụi trên bề mặt phôi.
3. Đặt phôi lên bàn hoặc đồ gá chắc chắn.
4. Chọn vị trí kẹp không cản công cụ.
5. Đặt miếng đệm nếu cần bảo vệ bề mặt.
6. Đưa khung vam vào đúng vị trí.
7. Xoay trục vít cho má ép tiếp xúc.
8. Kiểm tra phôi đã đúng vị trí.
9. Tăng lực từ từ.
10. Thử dịch chuyển phôi trước khi gia công.
11. Kiểm tra định kỳ nếu công việc kéo dài.
12. Tháo lực từ từ sau khi hoàn thành.

Những việc không được làm

• Không dùng làm thiết bị nâng hạ.
• Không dùng để treo tải.
• Không dùng thay máy ép.
• Không nối dài tay vặn.
• Không đập búa vào khung hoặc trục vít.
• Không hàn sửa khung nứt.
• Không kẹp lên đường ống đang có áp suất.
• Không đặt vam trong đường chạy của dao hoặc lưỡi cắt.
• Không dùng khung vam làm điểm tiếp địa hàn nếu chưa đánh giá phù hợp.
• Không để vam gần bộ phận quay.
• Không sử dụng khi khung đã biến dạng.

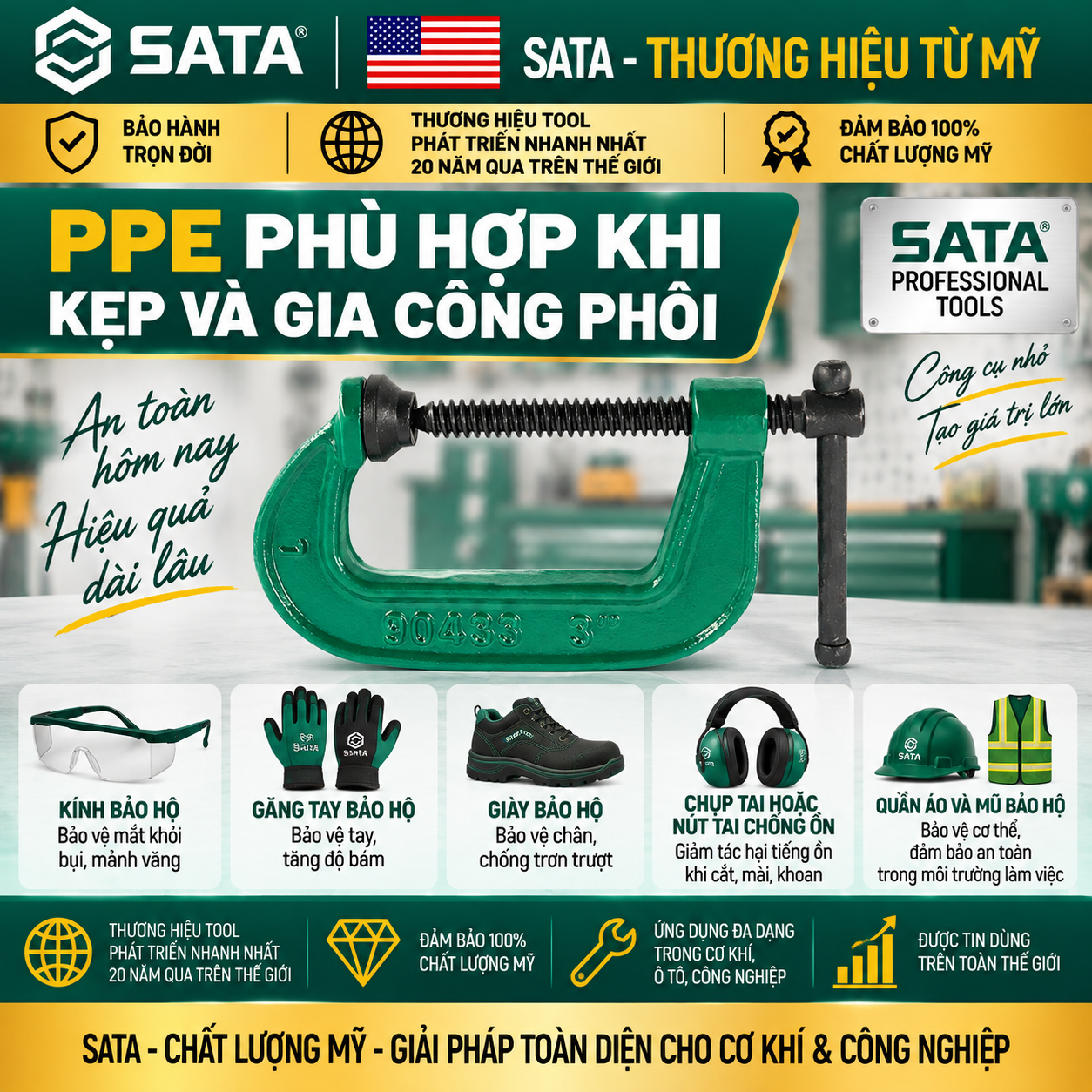

6- PPE phù hợp khi kẹp và gia công phôi

Kẹp giữ phôi chỉ là một phần của biện pháp an toàn. PPE cần được lựa chọn theo công việc tiếp theo như khoan, cắt, mài, lắp ráp hay sửa chữa.

Kính bảo hộ

Kính giúp bảo vệ mắt trước:

• Phoi khoan.
• Mạt kim loại.
• Mùn gỗ.
• Bụi vật liệu.
• Mảnh đá mài.
• Dị vật bật ra khi phôi xê dịch.

Khi mài hoặc cắt có nguy cơ bắn mảnh lớn, nên sử dụng kính bảo hộ kết hợp tấm che mặt.

Găng tay bảo hộ

Tùy công việc có thể lựa chọn:

• Găng phủ PU khi lắp ráp chi tiết khô.
• Găng chống dầu trong xưởng cơ khí.
• Găng chống cắt khi xử lý tấm kim loại.
• Găng da cho công việc có cạnh thô hoặc tia lửa phù hợp.

Không đeo găng rộng khi làm việc gần mũi khoan hoặc bộ phận quay. Việc sử dụng găng phải tuân theo đánh giá rủi ro của từng máy.

Giày bảo hộ

Phôi, vam và dụng cụ có thể rơi trong quá trình gá đặt. Giày có mũi bảo vệ và đế chống trượt giúp giảm nguy cơ tại xưởng có dầu hoặc vật liệu nặng.

Chụp tai hoặc nút tai chống ồn

Nếu kẹp phôi để khoan, cắt hoặc mài trong khu vực có tiếng ồn cao, cần sử dụng thiết bị bảo vệ thính giác phù hợp với mức ồn đã đánh giá.

Quần áo và mũ bảo hộ

Quần áo cần vừa người, không có dây hoặc vạt rộng dễ cuốn vào máy. Mũ bảo hộ cần được sử dụng tại khu vực có nguy cơ vật rơi hoặc va đập đầu.

– NHẬN BÁO GIÁ KẸP CHỮ C KẾT HỢP PPE
Vĩnh Xuyên hỗ trợ báo giá đồng bộ vam kẹp SATA, kính bảo hộ, găng tay chống cắt, giày bảo hộ và thiết bị chống ồn.

Hotline: 0904.193.264 – 0963.536.219
Email: info@vinhxuyen.vn

6- Mua cảo chữ C SATA tại Hải Phòng

Kim Khí Tổng Hợp Vĩnh Xuyên cung cấp dụng cụ kẹp gá, dụng cụ SATA, vật tư cơ khí và thiết bị bảo hộ lao động cho khách hàng doanh nghiệp tại Hải Phòng.

Đối tượng phục vụ:

• Nhà máy sản xuất.
• Xưởng cơ khí.
• Xưởng gia công kim loại.
• Xưởng mộc và nội thất.
• Gara sửa chữa.
• Đơn vị bảo trì MRO.
• Nhà thầu cơ điện M&E.
• Doanh nghiệp đóng tàu.
• Cảng và trung tâm logistics.
• Trường nghề và cơ sở đào tạo kỹ thuật.

Khu vực hỗ trợ giao hàng:

• KCN Tràng Duệ.
• KCN VSIP Hải Phòng.
• KCN Đình Vũ – DEEP C.
• KCN Nam Cầu Kiền.
• KCN An Dương.
• Thủy Nguyên.
• Hải An và Dương Kinh.
• Kiến An và Lê Chân.
• Tiên Lãng và khu vực lân cận.

Hỗ trợ khách hàng B2B

• Tư vấn kích thước theo phôi thực tế.
• Đối chiếu model trước khi đặt hàng.
• Báo giá theo số lượng.
• Cung cấp hóa đơn VAT.
• Hỗ trợ CO/CQ hoặc hồ sơ nguồn gốc theo yêu cầu và khả năng của từng lô hàng.
• Kiểm tra tem, model và quy cách trước khi giao.
• Gộp đơn dụng cụ với PPE.
• Tư vấn cấp phát theo trạm làm việc.
• Hỗ trợ đơn hàng, hợp đồng và dự án.
• Giao hàng đến nhà máy và khu công nghiệp.

Để nhận báo giá nhanh, khách hàng nên cung cấp:

• Độ dày phôi cần kẹp.
• Khoảng cách từ mép đến vị trí kẹp.
• Vật liệu phôi.
• Công việc thực hiện sau khi kẹp.
• Model hoặc cỡ inch dự kiến.
• Số lượng.
• Địa điểm giao hàng.
• Yêu cầu VAT và hồ sơ hàng hóa.

7- Câu hỏi thường gặp về kẹp chữ C SATA

Cảo chữ C SATA giá bao nhiêu?

Giá phụ thuộc vào model, kích thước, số lượng và tình trạng hàng. SATA 90433 cỡ 3 inch và SATA 90436 cỡ 8 inch có kích thước, trọng lượng và giá bán khác nhau.

Gọi 0904.193.264 – 0963.536.219 để nhận báo giá theo đúng model.

Nên chọn SATA 90433, 90434, 90435 hay 90436?

Có thể lựa chọn sơ bộ:

• SATA 90433: phôi nhỏ.
• SATA 90434: công việc thông dụng.
• SATA 90435: phôi cỡ trung.
• SATA 90436: phôi lớn hơn.

Quyết định cuối cùng phải dựa trên độ mở ngàm và chiều sâu họng cần thiết.

Cảo chữ C có dùng để tháo vòng bi không?

Không. Cảo chữ C dùng để ép và giữ phôi. Tháo vòng bi cần cảo hai chấu, ba chấu, cảo vòng bi trong hoặc bộ tách vòng bi phù hợp.

Má kẹp có làm xước phôi không?

Má ép kim loại có thể để lại dấu trên gỗ, nhôm, nhựa, inox bóng hoặc bề mặt sơn. Nên sử dụng miếng đệm phù hợp giữa má kẹp và phôi.

Mua vam kẹp chữ C SATA tại Hải Phòng ở đâu?

Khách hàng có thể liên hệ Kim Khí Tổng Hợp Vĩnh Xuyên để được tư vấn cỡ, kiểm tra model, nhận báo giá và giao hàng đến nhà máy hoặc khu công nghiệp tại Hải Phòng.
